汽车保险杠安装耳短射与烧焦：充填、困气和T1评审

产品范围可先查看汽车保险杠模具页面。

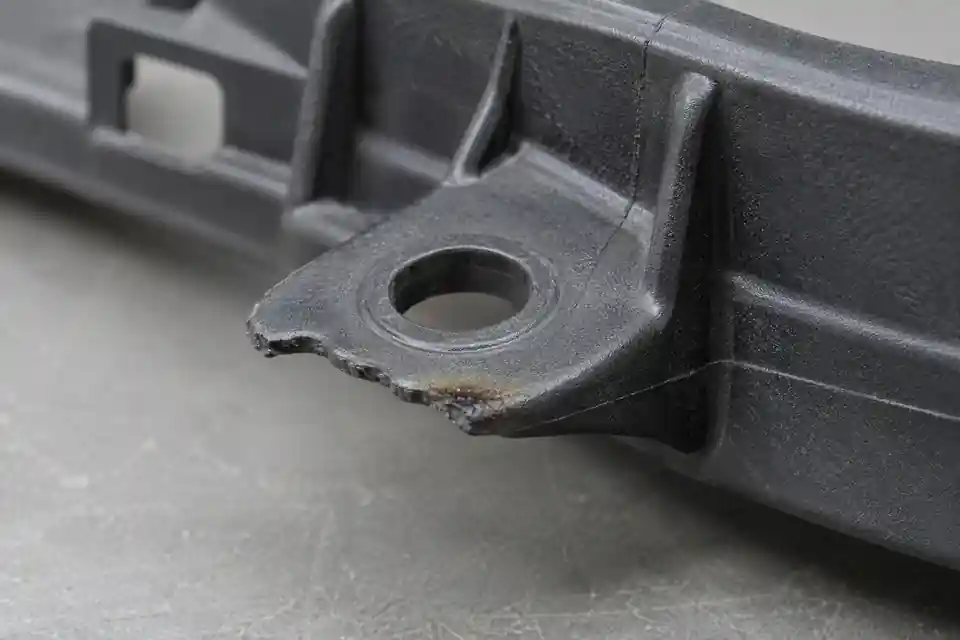

保险杠安装耳边缘缺料或出现黑褐色痕迹，只是症状，不等于根因结论。先区分真实短射、修边损伤、去披锋损伤、搬运碰伤，以及几何完整但表面变色的安装耳；同时记录保险杠版本、准确位置、模腔或模具位置、材料牌号与批次、样件顺序和成型记录。本文采用通用安装耳场景，不是客户案例，也不是固定机台配方。

1. 先确认症状类型与重复性

在CAD和实物上标出每个异常安装耳，在一致光线下拍摄正反面，再比较连续样件及其他模腔或模具位置的同一特征。检查孔、加强筋、安装耳边缘和相邻翻边是否完整。搬运后偶发损伤与同一充填末端反复缺料，不应被当成同一证据。

Autodesk将短射定义为型腔未完整充填。其排查指南列出的可能原因包括流动受限、迟滞、过长或复杂流路、排气不足、温度、材料供给和机台状态；仅凭缺陷位置不能直接选定其中一种。参见Autodesk短射排查指南。

2. 不要把所有黑痕都归为困气烧焦

安装耳附近的深色痕迹可能与受压困气有关，也可能与材料降解或过度热历史、剪切历史有关。Autodesk的烧焦指南区分了困气升温与熔体温度、停留时间、注射速度、螺杆或流道条件引起的材料降解。修钢前应把黑痕的准确位置、表面形态和重复性与工艺、材料记录放在一起比较。参见Autodesk烧焦排查指南。

因此评审应同时保留“未充满”和“局部变色”两条假设；安装耳可能只出现其中一种，也可能同时出现。没有诊断就提高压力、速度或温度，可能只是转移问题或引入新缺陷。

3. 定位充填末端、熔体汇合与空气出口

Autodesk说明，熔体前沿汇合或前沿到达型腔壁时可能形成困气；当排气不足时，流路末端尤其值得检查。严重压缩可能造成烧焦，未达到烧焦程度的困气也可能造成短射或其他表面缺陷。有仿真时应结合充填时间和困气结果，并与实际渐进充填证据比较。参见Autodesk困气结果指南。

不平衡流动意味着部分流路先于其他流路充满。Autodesk指出，它可能带来短射、困气、额外熔接线、披锋和翘曲。评审保险杠翻边时，应把浇口到安装耳的路径、肉厚过渡、加强筋、孔和邻近特征一起看，而不是孤立检查一个安装耳。参见Autodesk不平衡流动说明。

4. 修钢前评审安装耳几何与模具可达性

安装耳可能局部较薄、带孔、由筋位支撑，或通过明显肉厚过渡连接翻边。需要检查熔体是否绕孔分流、在薄区迟滞，或在难以排气的位置结束；同时核对分型面可达性、封胶状态、顶出接触，以及拟增加的排气或镶件是否便于维护。

Protolabs把薄壁、长流路和不合适的浇口位置列为短射的常见设计诱因，并建议复核肉厚、流路和浇口位置。这是设计检查项，不是通用修正结论。参见Protolabs注塑指南。

5. 使用受控T1证据，而不是一件合格样件

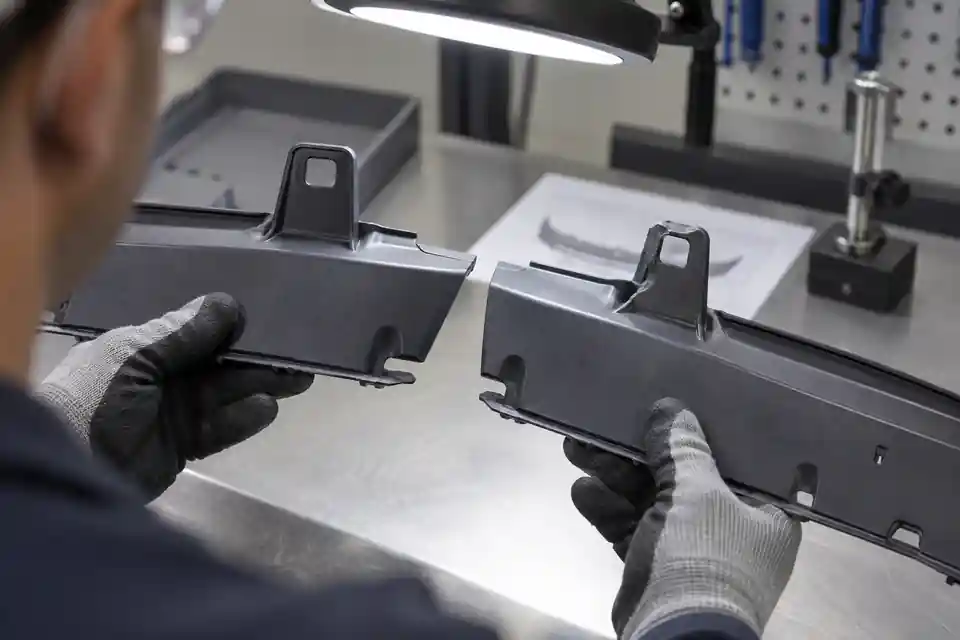

T1或整改试模时，应把每件样品关联到材料批次、模腔或模具位置、啤次顺序和受控工艺记录。若采用渐进充填研究，应先定义用途并保留样件顺序，不能把这些样件混入验收件。每个相关条件下都拍摄同一安装耳位置，并记录几何是否完整、是否出现变色。

不能因为某一个安装耳成功充满一次就批准整改。应在受控样件组上按项目规定确认外观、装配、保持和尺寸要求；任何工艺或修钢变化还应评估对保险杠其他区域的影响，而不只看可见安装耳。

6. 批准整改前需要闭环的证据

这张表是项目控制建议，不是行业强制标准。相关范围可查看汽车件模具目录、模具评审服务和注塑服务；试模闭环可参考T1整改与复验清单。如需评审具体保险杠，请提交CAD、材料规格、标注照片和可追溯试模记录。本文不承诺固定排气尺寸、工艺参数、整改结果或交付结果。

常见问题

黑痕是否能证明缺陷一定由困气造成？

不能。受压困气是一种可能原因，材料降解以及过度热历史或剪切历史也可能形成深色痕迹，需要比较位置和工艺证据。

安装耳短射时是否应该提高注射压力？

不能自动这样处理。应先检查材料供给、流动受限、迟滞、温度、排气、浇口路径和机台状态，参数变化可能产生另一种缺陷。

增加排气是否一定是正确的修钢方案？

不一定。应先确认困气位置、该位置能否安全排气，以及拟增加的模具结构是否可达、可维护。

修边能否让缺料的安装耳变成合格？

修边不能补回缺失的成型几何。是否接受取决于项目规定的尺寸、装配、保持和外观要求。

模具评审需要提供什么？

建议提供开模与装配状态的CAD数据、准确材料信息、标注照片、模腔或模具位置、啤次顺序、受控工艺记录和项目验收条件。
