汽车空调风道法兰翘曲与卡扣错位：T1装配评审

产品范围可先查看汽车空调风道模具页面。

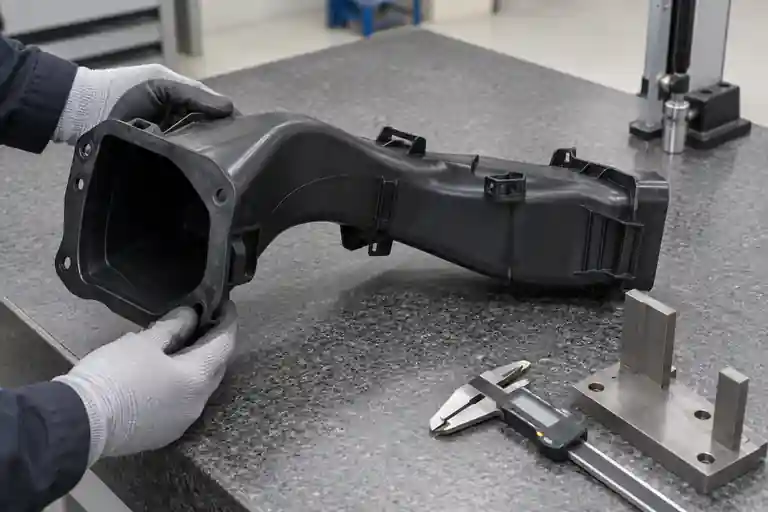

注塑风道放到检具上出现晃动、法兰间隙，或者某个卡扣偏离配合孔时，眼前的偏差只是症状。评审需要区分零件自由状态、基准建立、检具影响、装配载荷以及模具和工艺波动。应记录准确零件版本、材料牌号与批次、模穴号或模内位置、注塑循环顺序、状态调节时间、测量方法和配合件版本。本文采用通用风道场景，不是客户案例，也不提供通用固定工艺参数。

1. 先用装配结果定义缺陷

不能只用“翘曲”作为检验结论。应标出起翘的法兰区段、错位卡扣、偏移方向和装配后果，并确认风道是无法落座、需要过大装配力、产生密封风险、让卡扣承受额外应力，还是只有自由状态偏差、在项目允许的装配载荷下即可消失。

所有样件都应使用相同基准和观察方向拍照。随意放在工作台上形状变化的零件，不能和受检具约束的零件直接比较。图纸或项目检验计划应明确用哪些基准定位、哪里允许约束，以及报告值属于自由状态、检具状态还是装配状态。

2. 区分基准误差、检具作用力和真实变形

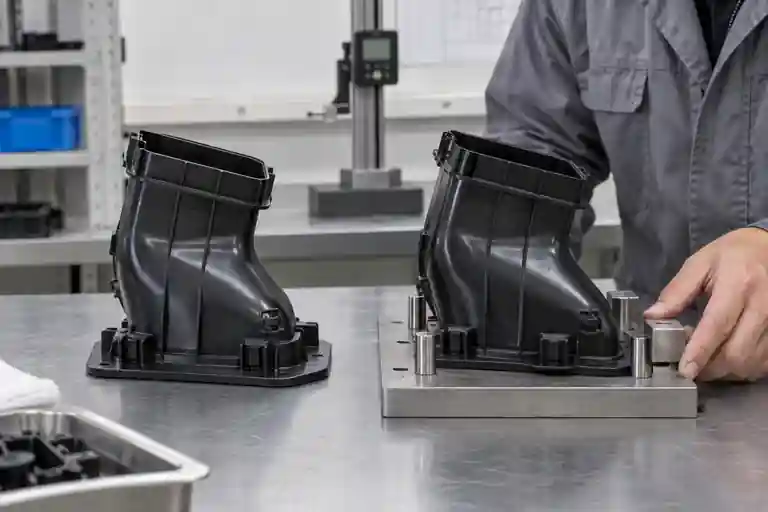

修钢前先确认检具清洁、稳定并对应正确版本。按规定顺序定位风道，只使用批准的夹紧点和接触力；同时检查基准垫下是否有披锋、浇口残留或杂物。卸下并重新装夹同一样件后，再比较测量结果是否重复。

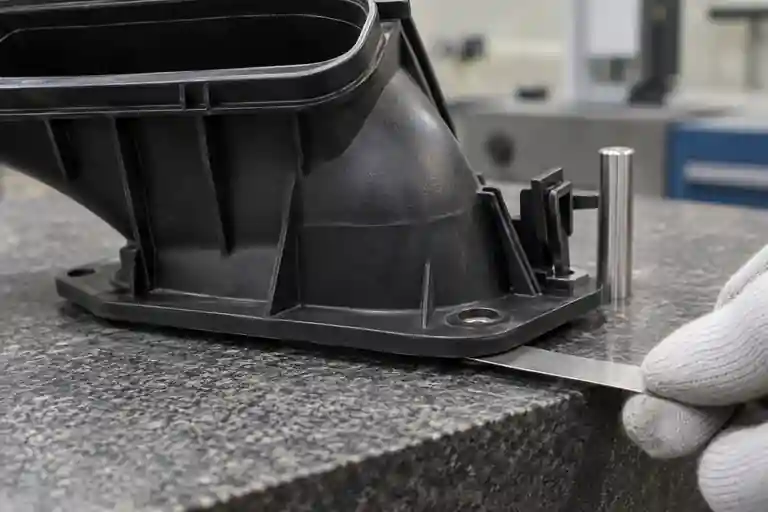

平面度或轮廓测量方法应与图纸一致，而不是临时定义一个“间隙”数字。评审卡扣位置时还要明确被测特征和方向：卡钩中心、导入面、保持面和配合窗口可能得到不同结论。卡扣看似错位，可能是法兰整体转动、卡扣本体偏移，也可能是配合件或检具基准不正确。

3. 把壁厚、筋位、过渡和局部刚度放在一起评审

风道通常同时包含弯曲薄壁、宽法兰、加强筋、柱位和卡扣，这些区域的冷却与收缩并不一致。应检查突变肉厚、厚重筋位交汇、非对称筋位、大跨度无支撑法兰，以及卡扣附近的急剧过渡。目标不是把所有位置做厚，而是识别刚度和收缩是否失衡。

Autodesk说明，不同区域的差异收缩可推动翘曲，相邻区域肉厚不同也可能产生不同体积收缩。其差异收缩位移结果可相对三点锚定平面或最佳拟合平面计算，这也说明参考基准定义为何重要。参见Autodesk差异收缩位移说明。

4. 比较冷却、收缩和取向假设

不能假定一种机制解释所有法兰起翘。Autodesk把翘曲贡献分为差异冷却、差异收缩、取向效应和转角效应。把综合位移与各单独原因结果比较，有助于判断下一步应优先调查哪一种机制。参见Autodesk翘曲原因评审教程。

冷却不均是可能原因之一。Autodesk指出，零件厚度方向或不同区域的温差会带来不均匀收缩和翘曲，并建议调查热点以及冷却水路与型腔的关系。参见Autodesk冷却不均说明。

仿真用于建立和比较假设，不能单独作为验收证据。有条件时应使用实际材料数据、模具布局和工艺窗口，再把预测的位移方向、敏感区域与可追溯样件比较。

5. 保持成型、搬运和调节证据可追溯

T1对比时，每件样品都应关联材料批次、模穴号或模内位置与注塑循环顺序，并保留受控工艺记录、冷却和顶出观察，以及成型到测量之间的时间。热件、修边件、包装件和状态调节后样件不能无标识混放。

检查变形是在顶出时立即出现，还是在室温调节后发展，或在堆叠、运输、装配后变化。这些现象不能单独证明根因，但可以缩小调查范围。任何工艺变化都要在完整风道上复查充填、外观、尺寸、卡扣功能和新缺陷，不能只看一个法兰点改善。

6. 用零件和装配证据关闭整改

这张表是项目控制建议，不是行业强制标准。相关范围可查看汽车件模具目录、模具评审服务和注塑服务；整改控制可参考T1整改与复验清单。如需评审具体风道，请提交CAD、图纸、材料规格、标注照片、检具定义和可追溯试模记录。本文不承诺固定翘曲允许值、夹紧力、冷却布局、工艺参数、整改结果或交付结果。

常见问题

法兰间隙是否能证明模具钢料做错？

不能。应先核对零件版本、基准、检具状态、装夹方法、材料、样件履历和重复性。钢料几何只是待验证假设之一，不是自动结论。

检验翘曲风道时是否应该强行压平？

只有图纸或批准的检验计划明确规定约束位置和作用力时才可以，否则可能掩盖自由状态，或得到不可重复的测量结果。

能否只改卡扣而不评审法兰？

不能可靠地这样处理。卡扣位置可能受局部几何、法兰转动和整体风道变形影响，单独修改前应评审完整基准链和配合界面。

仿真结果是否足以批准整改？

不足以。仿真可以比较机制和敏感性，整改批准仍应依据可追溯成型样件，以及项目规定的尺寸、密封、保持力和装配检查。

T1评审需要提供什么？

建议提供开放状态和装配状态的CAD、受控图纸与基准、材料牌号、样件编号、模穴号或模内位置、成型记录、测量方法、检具版本、配合件版本和验收标准。
