T1阶段若端子难以插入、装配后退出，或TPA无法闭合，不能只凭现象就把原因归到注塑壳体。端子方向、压接变形、锁舌状态、孔位几何、局部披锋、缺胶、模具错位、材料收缩、夹具对中和测试速度都会改变结果。有效评审应把注塑孔腔、金属端子和装配过程分开，再用可追溯样件把三者关联起来。应记录壳体和端子图纸版本、材料牌号与批次、模腔、啤次顺序、调节时间、端子批次、压接模具、线径、插入设备、TPA版本和力值测试设置。本文是通用工程示例，不是客户案例，也不是通用连接器规范。
1. 先冻结连接器配置和样件身份
测量前先定义完整系统：壳体、端子系列、导线与压接状态、密封件（如有）、一次锁舌、壳体锁止肩、TPA或二次锁、对插件和装配方向。混用端子版本或采用未放行的TPA，可能造成看似注塑问题的失效。
每个壳体要关联模具版本、模腔、材料批次和啤次顺序；每个端子要关联冲压电镀批次、压接设备和导线准备。插入或拉拔前先记录来料状态，避免把测试造成的损伤误判为原始缺陷。
2. 建立基准并检查完整端子孔腔
检验计划应定义能代表壳体装配和对插定位方式的基准。ISO 5459:2024规定基准和基准体系的术语、规则与方法，参见ISO 5459:2024。该标准不会替具体连接器选择功能基准，实际方案仍由图纸和产品定义数据确定。

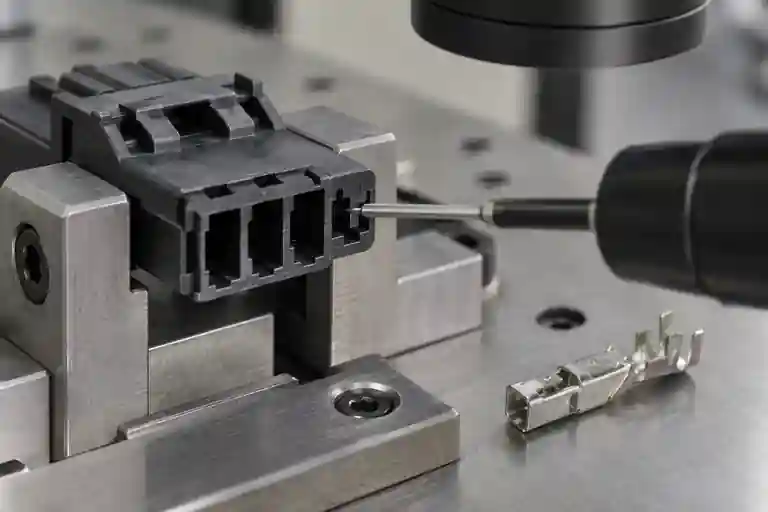

把前端开口、后端导入口、孔距、导向壁、端子止挡、锁止肩和TPA路径作为一条功能链检查。夹具应可重复，并且不能把柔性壳体强行夹到目标形状。样件拆下再装后重复测量，同时保留每个孔位身份。
ISO 20457:2026为塑料成型件的尺寸、几何公差和验收条件提供专门框架，并考虑材料、收缩、翘曲、零件几何和工艺影响，参见ISO 20457:2026。它不会给所有连接器规定一个通用孔径或位置公差。
3. 区分插入力与保持力
插入力会受到端子方向、导入口几何、孔腔干涉、披锋、异物、压接变形和设备对中的影响。保持力取决于端子是否到达规定止挡，以及金属锁舌能否在不损伤的情况下与壳体锁止肩啮合。插入力高不能自动证明孔腔偏小，保持力低也不能自动证明材料强度不足。
IEC 60512-15-1:2008给出了评估接触件保持系统承受轴向载荷能力的标准方法，参见IEC 60512-15-1。IEC 60512-13-1:2006涉及连接器插合与分离力，包括锁扣、密封等装置的影响，参见IEC 60512-13-1。这些方法不能替代具体连接器产品规范中的测试速度、调节条件和验收值。
4. 改模前同时检查注塑件和金属端子
壳体侧重点检查导入口或锁止肩披锋、缺胶、烧焦沉积、浇口和顶出影响、模具错位、局部光泽变化、孔壁变形和TPA干涉。端子侧检查方向键、锁舌高度、毛刺、电镀损伤、压接筒变形和导线对中。使用放大图像，并按测试后的原状保留失效件。
按模腔、端子批次和插入工位比较失效规律。如果同一端子批次在多个模腔重复失败，首先改模可能不是正确实验；如果某一模腔在受控端子条件下重复出现相同几何和力值规律，模具假设才更有依据。
5. 验证一次锁止、TPA顺序和测试设置
端子应先到达放行的完全就位位置，再装配TPA。不能用强压TPA来掩盖端子未完全就位。TE Connectivity说明，端子完全插入后，锁舌会与壳体保持肩啮合；在产品规定使用时，TPA可辅助确认正确装配。参见TE压接端子装入塑料壳体指南。实际顺序和检查仍以产品图纸与应用规范为准。

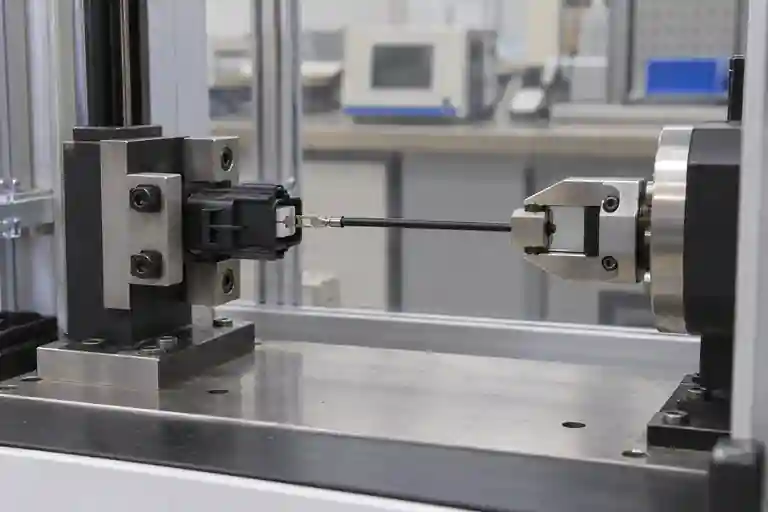

力值测试要控制样件调节、拉拔方向、夹具对中、夹持位置、测试速度、清零方式，以及是否安装TPA。应保存力值曲线和失效模式，而不仅是峰值。区分端子退出、锁舌变形、锁止肩损伤、导线滑移、压接失效和壳体断裂。
6. 用匹配的尺寸与功能证据关闭T1
| 评审项 | 受控输入 | 待关闭问题 | 证据 |
|---|---|---|---|
| 孔腔几何 | 基准体系、夹具和探针路径 | 重复装夹后同一孔位规律是否重现？ | 按孔位和模腔记录的尺寸图 |
| 端子状态 | 料号、批次、方向和压接 | 插入前端子是否符合放行状态？ | 来料及测试后放大图 |
| 一次保持 | 锁舌、壳体锁止肩和就位深度 | 锁止是否在无损伤情况下完成？ | 截面或光学检查 |
| TPA动作 | 放行TPA和装配顺序 | 是否只有在完全就位后才能闭合？ | 记录化装配检查 |
| 力值复验 | 对中、速度、调节和配置 | 批准样件计划是否满足产品要求？ | 力值曲线、失效模式和保留样件 |
这张表是项目控制建议，不是行业强制标准。相关能力可查看模具评审服务和注塑服务；整改控制可参考T1整改与复验清单。如需评审连接器壳体，请提交CAD、受控图纸、壳体与端子料号、材料和端子批次、模腔图、压接设置、尺寸结果、力值曲线、TPA版本和批准的验收标准。本文不承诺固定孔腔公差、插入力、保持力、拉拔速度、材料参数、整改结果、认证或交期。
常见问题
端子插入力高能否证明注塑孔腔偏小？
不能。端子方向、毛刺、压接变形、异物、夹具对中和导入口损伤也会提高插入力，应同时比较受控端子和孔腔测量。
保持力低能否证明壳体材料太弱？
不能。端子未完全就位、锁舌受损、端子版本错误或测试方向不正确都可能产生相同现象。
能否用TPA把端子推到位？
只有放行应用规范明确规定时才可以。一般评审应先确认一次锁止完全就位，再安装二次锁。
一个样件拉拔合格能否批准T1？
不能。应按批准样件计划覆盖相关模腔、端子批次和调节状态，并同时评审力值和失效模式。
评审需要提供什么资料？
建议提供放行CAD与图纸、基准定义、材料牌号、模腔与样件编号、成型记录、端子和TPA料号、端子批次与压接设置、孔腔尺寸、插入记录、力值曲线、夹具信息和批准的验收标准。
