注塑咖啡机水箱阀座翘曲与渗漏：T1评审

产品范围可先查看咖啡机水箱模具页面。

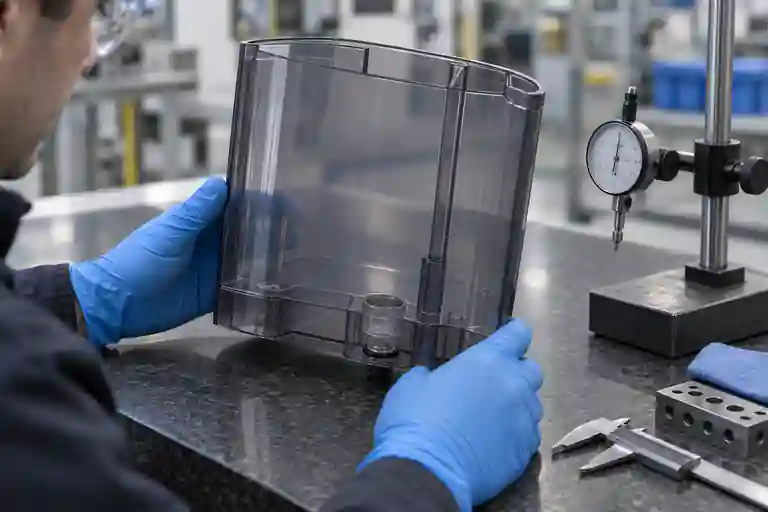

可拆卸咖啡机水箱在自由状态下看起来正常，装到机器阀门上后仍可能渗漏。原因可能是密封面翘曲、出水口偏位、筋位周围局部缩水、成型波动、密封件不匹配，或测试夹具没有复现真实接口。有效的T1评审必须把零件几何、成型履历、配合件状态和可重复漏水测试连起来。应记录放行的零件与模具版本、材料牌号和批次、模腔、啤次顺序、调节时间、阀门与密封件版本、装配方法和测试设置。本文是通用工程示例，不是客户案例，也不是通用验收标准。

1. 先定义密封接口和基准

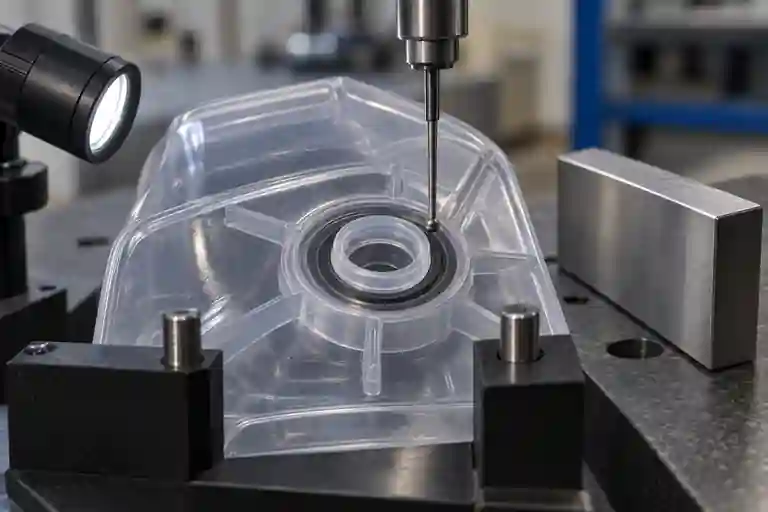

明确水箱在机器内的定位面，以及压紧密封件的环形密封面。仅测阀座直径并不能完整描述接口；出水口轴线、周围底面、卡扣面和机器支撑点都要纳入基准体系。先检查零件自由状态，再放入能复现放行支撑、且不会强行压平零件的受控夹具中复测。

ISO 5459:2024规定了几何产品规范中基准和基准体系的术语与规则。项目应采用批准的基准方案，使自由状态与装配状态的测量可比较，不能临时选取“最容易测”的表面作为参考。参见ISO 5459:2024。

2. 把整体翘曲与阀座局部几何分开

分别记录水箱底面、出水口轴线和密封面的特征。底面整体弯曲可能让阀门倾斜，但局部密封面仍可使用；反过来，局部椭圆、波纹或缩水即使不影响水箱整体外观，也可能中断密封压缩。使用批准的接触式或光学方法，记录夹具状态和测量温度，并保留可追溯到模腔的样件。

ISO 20457:2026为塑料成型件的尺寸、几何公差和验收条件提供塑料专用框架，并说明材料行为、零件设计、模具布局和工艺条件都会影响可实现尺寸。功能特征和验收方法仍应由项目图纸定义。参见ISO 20457:2026。

3. 检查出水口周围壁厚、筋位和柱位过渡

厚薄突变、过厚筋根和出水口柱位附近集中的胶量，可能与水箱壁产生不同的冷却和收缩。应查看穿过阀座、筋位交叉点和附近转角的截面。在设计允许时减少不必要的厚胶，保持过渡渐变，同时保留抵抗装配载荷所需的刚度。

Protolabs建议保持壁厚一致，并指出过厚柱位可能带来缩水或空洞风险。该资料适合DFM检查，但不能替代放行材料数据、模流证据和项目验证。参见Protolabs注塑指南。

4. 把缺陷分布与成型证据关联

Autodesk把翘曲描述为收缩差异、冷却不均和材料取向效应造成的内应力变形。应对比模腔位置、冷却布局、浇口位置、填充与保压履历、模温、顶出状态和零件搬运。稳定的方向或模腔规律是证据，但不能仅凭这一点决定改模或调参。

排查时先保留已知基线，每次只改变一个获批因素，并在每轮后检查完整零件。改善阀座的调整，也可能让水箱口沿、卡扣、容量几何或外观面发生变化。参见Autodesk翘曲排查说明和材料取向结果说明。

5. 让漏水测试可重复

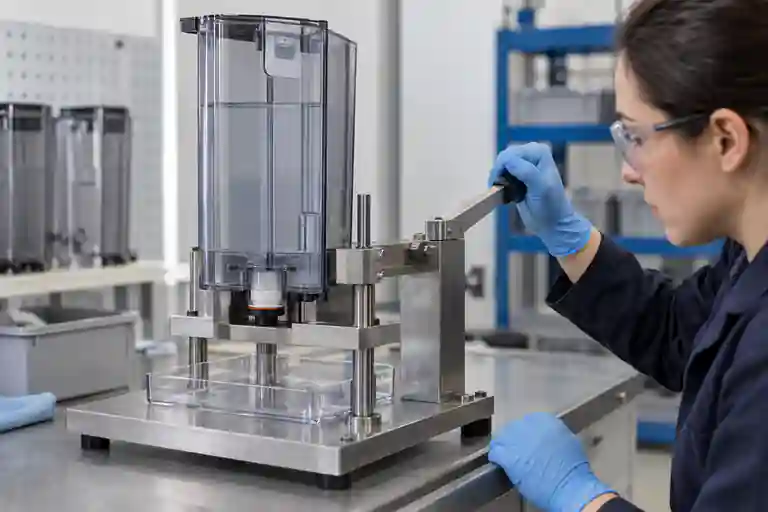

测试完整受控接口：水箱、阀门、密封件、支撑和放行的落座动作。项目计划应定义装水量或压力、保压时间、调节状态、水温、观察区域和判定方法。不能用手强压让渗漏样件通过，也不能从本文推导“通用”的测试压力或时间。

至少执行自由放置检查、受控落座检查，以及使用同一套可追溯零件的重复安装。条件允许时，每次只替换一个已知配合件。记录渗漏是在落座、保持、拆卸还是重新安装时开始，因为这些模式指向的假设并不相同。

6. 用关联证据关闭T1

这张表是项目控制建议，不是行业强制标准。相关范围可查看家电模具目录、模具评审服务和注塑服务；整改控制可参考T1整改与复验清单。如需评审具体水箱，请提交CAD、受控图纸、材料规格、阀门与密封件版本、测试方法和可追溯试模记录。本文不承诺固定公差、漏水压力、测试时间、成型参数、整改结果或交期。

常见问题

尺寸检验合格的水箱仍会漏水吗？

会。检验报告可能没有覆盖密封面、出水口轴线、支撑状态、配合密封件或装配状态。检验计划必须代表真实功能接口。

肉眼可见的底面翘曲一定是根因吗？

不一定。渗漏还可能涉及局部密封面几何、出水口位置、密封件状态、阀门版本、落座力或污染。选择整改前要把整体与局部证据分开。

测量时应该把水箱压平吗？

只有放行的检验方法明确规定该状态时才可以。否则夹紧会隐藏自由状态变形，并制造机器实际装配无法复现的结果。

只调工艺能解决问题吗？

有时可以，但不能预设。几何、壁厚过渡、冷却、浇口位置、材料行为、顶出和搬运都可能参与。任何改变都应覆盖完整零件和批准工艺窗口进行验证。

T1渗漏评审需要提供什么？

建议提供放行CAD和图纸、基准与公差定义、材料牌号、样件和模腔编号、工艺记录、调节履历、阀门和密封件版本、装配方法、漏水测试程序、缺陷照片及批准的验收标准。
