产品范围可先查看洗碗机内胆模具页面。

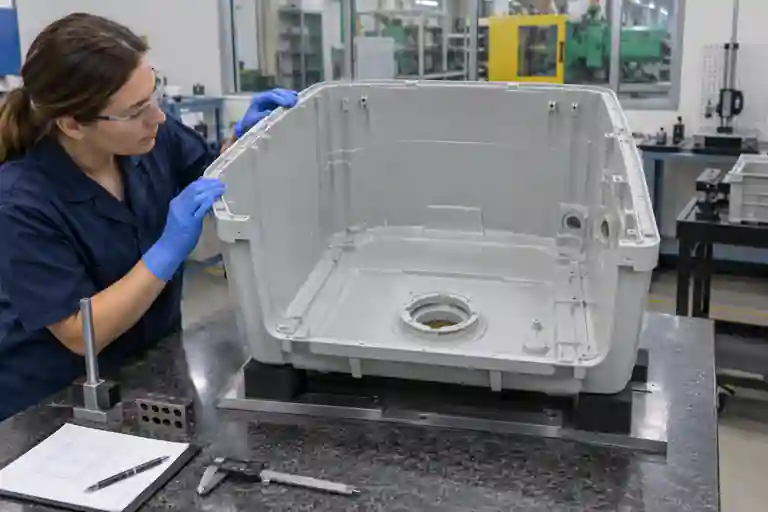

注塑洗碗机内胆外观可能正常，但排水槽接口装配后仍发生渗漏。水迹可能来自法兰翘曲、局部波浪、沟槽几何、密封件损伤、污染、紧固顺序、配合件错位、夹具支撑或测试方法。有效的T1评审应先分开注塑件、密封系统、装配与测试证据，再决定是否改模或加紧接口。应记录放行CAD和图纸版本、材料牌号与批次、模腔、成型条件、调节状态、配合件版本、密封件身份、装配顺序、夹具和漏水测试方法。本文是通用工程示例，不是客户案例，也不是通用验收标准。
1. 确认渗漏路径和接口边界
标记最先出现水迹的位置，并保留已测试总成。要区分水是否穿过排水槽密封界面，还是沿软管、紧固件、注塑镶件、泵接口或搬运损伤迁移。对比样件应使用相同的内胆方向、水位或批准压力条件、观察照明和保持顺序。法兰下方出现水滴是待调查证据，并不能单独证明起始路径。
记录完整装配链：注塑内胆法兰、垫片或O形圈、配合排水槽、压紧件、紧固件及定位特征。装配前拍摄干燥界面，按批准方法测试后记录湿润路径；在保留测试状态之前不要拆解。
2. 在规定检验状态下测量注塑几何

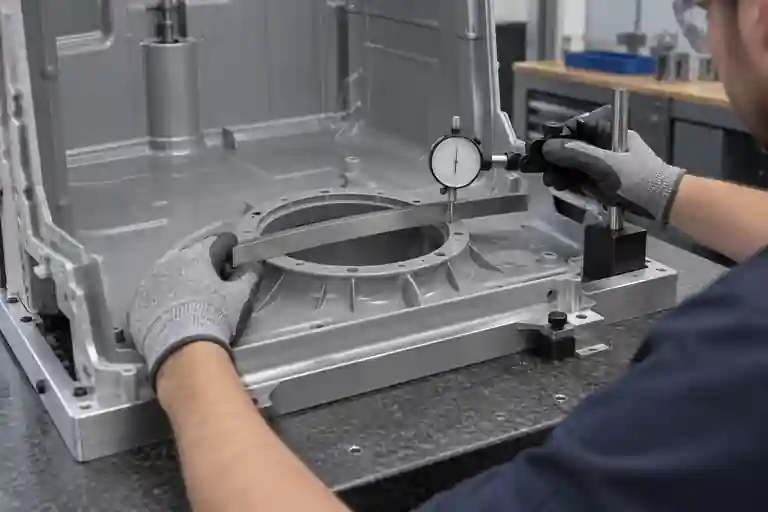

按规定自由状态或约束状态检查放行的排水槽法兰。检查基准建立、法兰平面度或轮廓、局部高低区、适用时的沟槽深度与宽度、螺栓柱高度、壁厚过渡，以及法兰与内胆支撑点的关系。检验时过度压紧可能掩盖装配中改变密封压缩量的变形。
ISO 20457:2026为塑料件尺寸和几何公差提供专用框架，并指出材料、零件设计、模具布局、工艺条件、壁厚不均、冷却和翘曲都会影响注塑件精度；功能公差和检验条件应写入产品定义资料。参见ISO 20457:2026。
3. 区分翘曲原因与密封系统原因
Autodesk把翘曲描述为收缩差异和内应力变化相关的变形，其排查资料将冷却不均、收缩不一致、材料波动和工艺波动列为可能因素。应比较可追溯到模腔的样件、成型记录和自由状态图，再判断问题是否只来自密封件或紧固过程。参见Autodesk翘曲排查说明。
同时评审排水口周围的壁厚变化、加强筋、柱位、浇口关系与冷却。整改应针对已验证机理，并重新检查填充、保压、顶出、装配和密封；一次局部改钢也可能把变形转移到其他区域。
4. 评审放行密封腔和密封件状态
如果放行设计采用O形圈，应把密封腔尺寸、配合面和所选密封件作为一个系统评审。ISO 3601-2:2025规定了特定O形圈应用的密封腔尺寸，并指出特殊应用需要密封件制造商与用户协商。它可以支持项目评审，但不能直接照搬到洗碗机设计。参见ISO 3601-2:2025。
Parker O形圈手册涵盖静态密封基础、沟槽设计和密封表面注意事项。项目数值应依据放行的密封件供应商资料和实际使用环境确定；本文不规定压缩量、沟槽深度、填充率或表面粗糙度。参见Parker O形圈手册。
按可追溯批次和零件号检查密封件。ISO 3601-3:2005规定了标准化O形圈的质量验收要求与表面缺陷分类；如果洗碗机采用其他垫片形式，应改用其放行规范。参见ISO 3601-3:2005。
5. 让装配和漏水测试可重复

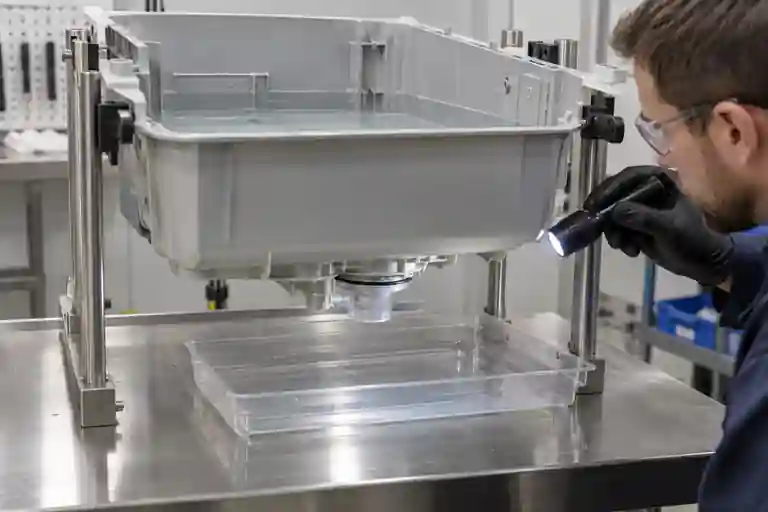

定义批准的配合件版本、密封件安装方法、允许时使用的润滑剂、紧固顺序、工具、夹具支撑和调节时间；随后定义测试介质、液位或压力、温度、保持时间、方向、观察区和判定规则。夹具应按设计支撑内胆，不能人为压平法兰或撑开接口。
使用可追溯总成，每次只改变一个受控输入。测试之间应干燥内胆和夹具，并区分静态部件测试、整机测试和任何循环条件。合格与不合格样件都要记录，避免证据只剩零散的缺陷照片。
6. 用关联的注塑、密封与测试证据关闭T1
| 评审项 | 受控输入 | 待关闭问题 | 证据 |
|---|---|---|---|
| 渗漏路径 | 方向和观察方法 | 水从哪里首次越过边界？ | 分区图、照片和样件编号 |
| 注塑法兰 | 基准、模腔和检验状态 | 放行密封几何是否可重复？ | 轮廓或平面度图与成型记录 |
| 密封腔 | 放行沟槽和配合件 | 完整装配链是否符合批准设计？ | CAD截面和版本记录 |
| 密封件状态 | 零件号、批次和安装 | 是否排除了损伤、扭曲和污染？ | 来料与测试后检查 |
| 装配 | 夹具、顺序和工具身份 | 每件样品是否在已知条件下装配？ | 装配履历和工具记录 |
| 漏水测试 | 批准介质、支撑和保持时间 | 结果能否在无夹具偏差时重复？ | 测试程序和保留总成 |
这张表是项目控制建议，不是行业强制标准。相关范围可查看家电模具目录、模具评审服务和注塑服务；整改控制可参考T1整改与复验清单。如需评审具体内胆，请提交CAD、受控图纸、材料和模腔记录、法兰测量图、密封件规范、装配记录和漏水测试方法。本文不承诺固定公差、密封压缩量、沟槽尺寸、表面粗糙度、紧固值、漏水压力、保持时间、验收结果或交期。
常见问题
排水区渗漏能证明注塑法兰已经翘曲吗？
不能。问题也可能涉及密封件、配合排水槽、污染、紧固顺序、装配支撑、其他水路或测试方法。分配原因前应先保留完整的测试状态总成。
测量法兰平面度时应该把内胆压紧吗？
只能采用放行图纸或测试计划规定的检验状态。当自由状态和约束状态都影响功能时，应分别记录；不受控的压紧会掩盖待评审的变形。
通用O形圈表格能直接定义洗碗机密封槽吗？
不能。项目必须结合放行密封件、密封腔、配合件、材料相容性、使用环境和供应商指南。特殊应用需要项目级协商。
更换新密封件就能关闭T1问题吗？
不能，除非已经证明原因和重复性。更换密封件可能暂时改变结果，却仍让法兰几何、装配波动或污染处于失控状态。
T1排水密封评审需要提供什么？
建议提供放行CAD和图纸、材料与模腔记录、成型履历、法兰测量、配合件版本、密封件零件号与批次、装配顺序和工具记录、测试程序、缺陷分区照片及批准的验收标准。
