T1阶段，如果注塑冰箱抽屉单独推动时顺畅，装入整机后却出现卡滞、倾斜或阻力变化，现象本身不能说明唯一原因。抽屉本体翘曲、导轨截面偏差、左右扭转、柜体导向件位置、装配约束、载荷分布、表面损伤、污染和测试路径都会影响结果。有效评审应先把自由状态注塑件与配合系统分开，再通过受控滑动测试把两者重新关联。应记录抽屉、柜体和导向件版本，材料牌号与批次，模腔与啤次顺序，调节时间，基准与支撑方法，配合件身份，载荷状态，夹具版本，拉动方向和测试程序。本文是通用工程示例，不是客户案例，也不是通用冰箱抽屉规范。
1. 冻结装配堆栈和样件身份
测量前先定义完整滑动系统：抽屉本体、成型侧导轨或滑条、前后壁、柜体导向件、限位结构、滚轮或嵌件（如有）、连接点和生产载荷。更换柜体导向件、抽屉版本或装配位置，都可能产生看起来像注塑导轨翘曲的结果。
每个抽屉都应关联模具版本、模腔、材料批次和啤次顺序；每个配合导向件和夹具也应关联受控版本。安装前拍摄自由状态零件，滑动测试后保留接触痕迹记录，从而区分成型原始几何、搬运损伤和装配后产生的摩擦接触。
2. 建立功能基准与不强制变形的支撑
检验计划应选择能够代表抽屉在整机中定位和导向方式的基准。ISO 5459:2024规定基准和基准体系的术语、规则与方法，参见ISO 5459:2024。该标准不会替具体抽屉选择功能基准，实际方案仍必须由放行的产品定义数据和检验计划确定。
支撑抽屉时应保持可重复，同时不能把底板、侧壁或导轨强行拉到预期形状。记录支撑点、约束状态、方向、探测路径和温度。同一样件拆下重装后重复检查，再进行模腔比较。如果结果跟随夹具变化，应先关闭测量设置问题，再决定是否修改模具。
3. 分开检查导轨截面、弯曲、扭转和限位特征

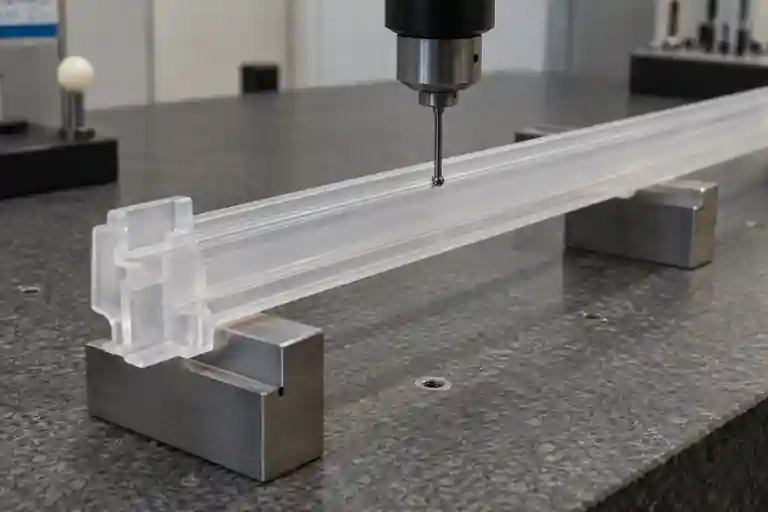

按图纸定义检查每条导轨或滑条的轮廓、直线度、位置、局部厚度、边缘状态、分型线错位、披锋、缩痕相关变形和损伤。左右导轨应相对于同一功能基准体系比较。同时检查底板和侧壁，因为局部导轨可能合格，但抽屉本体扭转仍会改变装配后的运动路径。
ISO 1101:2017规定几何规范的符号语言和解释规则，参见ISO 1101:2017。它不会提供通用于所有抽屉的导轨直线度、轮廓度或平行度数值。受控特征、公差带、基准关系、约束状态和验收方法必须由设计责任方定义。
应记录抽屉在插入、行程中段和接近限位处最先出现接触的位置。局部高点、导轨弯曲、本体扭转和限位偏移会形成不同特征，不能只用一个总宽度尺寸代替完整评审。
4. 区分自由状态几何、柜体配合和载荷影响

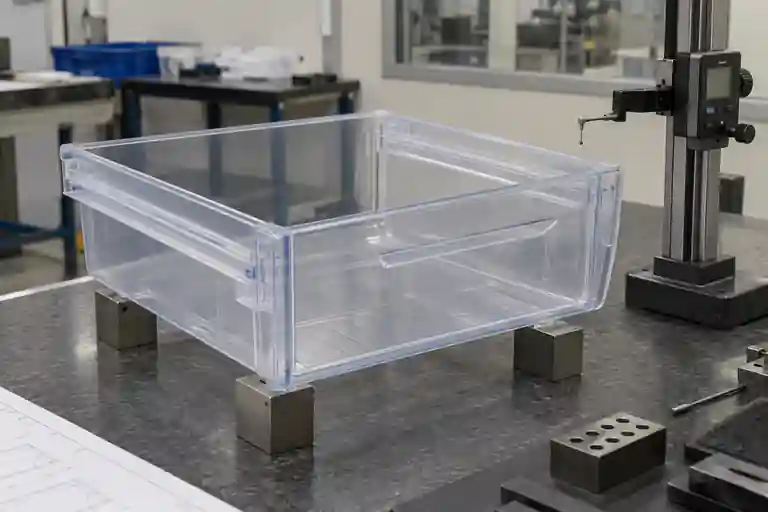

先在批准的自由状态测量抽屉，再装入放行柜体或经关联确认的夹具，并使用受控配合导向件进行评估。空载、均布载荷和项目规定载荷应分开记录。载荷会改变侧壁外张、底板下垂和导轨啮合；夹具刚度或导向间距也可能掩盖或放大注塑偏差。
每次只改变一个受控变量。固定柜体和导向件更换抽屉，再固定抽屉更换配合导向件或柜体。确认阻力是否总在相同行程位置变化，并核对摩擦痕迹是否与该位置一致。这仍不能自动证明根因，但可以避免根据混合装配状态直接做大范围模具修正。
ISO 291:2008规定塑料在恒定大气条件下进行状态调节和测试的要求，参见ISO 291:2008。它不会替所有冰箱抽屉应用定义具体调节状态；材料规范和放行测试计划仍应明确相关调节、储存和测试顺序。
5. 把变形规律与成型证据关联
按模腔、啤次顺序和调节时间比较尺寸与滑动结果，并把观察到的弯曲或扭转规律与浇口位置、肉厚过渡、转角结构、加强筋、底板与侧壁连接、导轨截面、冷却布局和顶出方向进行对照。保留材料预处理、充填与保压、模温与冷却、单件重量以及顶出观察记录。
ISO 20457:2026为塑料成型件的尺寸和几何公差及验收条件提供专门框架，并考虑材料、收缩、翘曲、零件几何和工艺影响，参见ISO 20457:2026。Autodesk说明翘曲可能来自收缩差异、差异冷却和取向效应，参见Autodesk收缩预测与翘曲说明。这些资料用于建立和验证假设，不能脱离匹配的生产证据单独证明某个工艺输入导致了具体抽屉结果。
6. 用匹配的尺寸与滑动证据关闭T1

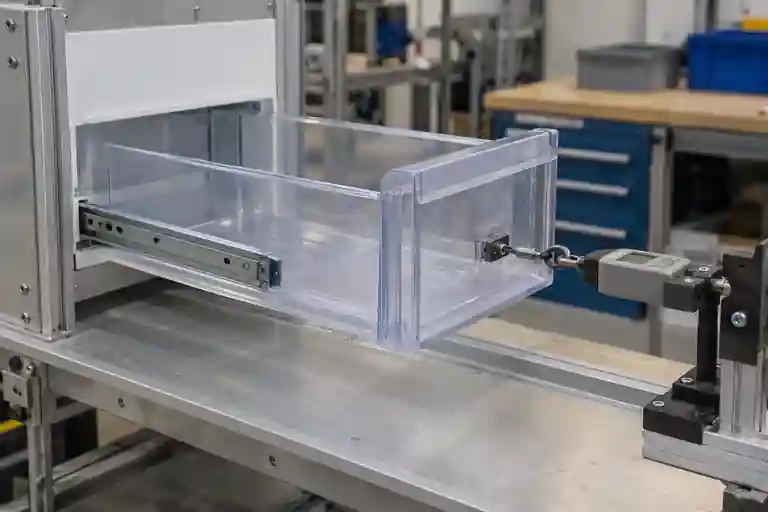

按批准方案控制抽屉、配合导向件或柜体、载荷状态、运动路径、速度、方向和循环方式。如果项目使用力值测量，应保存完整的力—行程曲线、起始状态和接触观察，而不是只保留一个峰值。重复装夹后再测试，使设置波动能够被识别。
| 评审项 | 受控输入 | 待关闭问题 | 证据 |
|---|---|---|---|
| 自由状态设置 | 基准体系、支撑和约束 | 重复装夹后几何是否重现？ | 按模腔和样件记录的重复测量图 |
| 导轨轮廓 | 探测路径和特征定义 | 轮廓、弯曲或局部边缘从哪里开始变化？ | 导轨轨迹和外观记录 |
| 抽屉本体 | 底板、侧壁和左右关系 | 本体扭转是否正在移动导轨路径？ | 截面与本体形状比较 |
| 配合系统 | 柜体、导向件、限位和载荷状态 | 哪个受控变量会移动阻力特征？ | 交换矩阵和摩擦痕迹 |
| 功能复验 | 行程、方向和测试程序 | 批准样件计划是否通过且没有新损伤？ | 力—行程曲线、失效模式和保留样件 |
这张表是项目控制建议，不是行业强制标准。相关能力可查看模具评审服务和注塑服务；整改控制可参考T1整改与复验清单。如需评审具体抽屉，请提交放行CAD与图纸、基准定义、材料与模腔图、配合导向件版本、调节记录、尺寸结果、载荷状态和批准的滑动测试标准。本文不承诺固定导轨公差、轮廓度、导向间隙、调节时间、滑动力、载荷、循环次数、工艺参数、整改结果或交期。
常见问题
抽屉卡滞能否证明注塑导轨发生翘曲？
不能。注塑导轨几何可能有影响，但柜体导向位置、本体扭转、载荷、表面损伤、污染、限位和测试夹具也会产生相同现象。
测量时是否应该把抽屉夹平？
只有放行检验计划明确规定该约束时才可以。自由状态测量与受约束测量回答不同问题，必须分别标识。
总宽度尺寸能否代表导轨路径合格？
不能。总宽度不能独立描述局部导轨轮廓、弯曲、扭转、限位位置和两侧关系。
一次滑动顺畅能否批准T1？
不能。还要按批准样件计划确认相关模腔、调节状态、配合件和载荷条件下的重复性，并检查是否产生新的摩擦损伤。
T1评审需要提供什么？
建议提供放行CAD与图纸、基准和约束定义、材料牌号、模腔与样件编号、成型记录、调节历史、柜体与配合导向件版本、导轨测量、接触观察、载荷状态、滑动曲线、夹具信息和批准的验收标准。
