吸尘器外壳螺丝柱缩水：柱根肉厚与加强筋怎么评审

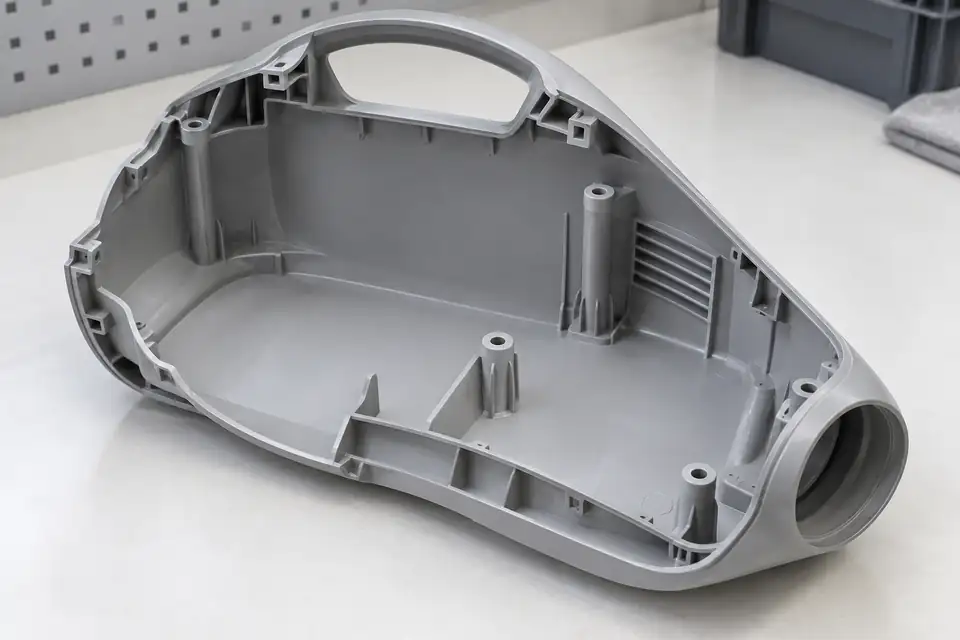

吸尘器外壳内侧的螺丝柱和加强筋会改变壳体局部截面，柱根、孔底及筋交汇处因此需要重点检查。对应外观面出现凹陷时，不能只看柱顶是否有孔，也不能把照片直接当成缩水结论。评审应把内外表面放在同一版截面上，兼顾装配功能、材料和工艺条件，再列出开模前的验证事项。本文讨论通用热塑性注塑壳体，不默认ABS、PC或PC/ABS，也不提供统一比例或调机配方。

1. 先把外侧凹痕与内侧螺丝柱对上位置

先在当前3D/2D图纸上标出外观受控区域、螺丝柱位置、支撑筋以及它们在同一截面上的对应关系。行业资料通常把局部厚区、筋柱连接处及其相对外表面视为缩水风险位置；这里的“缩水”是外观凹陷这一观察对象，不等于整件按某个比例缩小，也不等于已经完成根因诊断。

已有样件时，可记录凹痕在装配前是否存在，帮助区分观察时点。但装配后因螺钉拧紧、配合受力造成的变形，不能自动归入注塑缩水。还要保留材料牌号、填料或改性、颜色和表面要求等项目输入。关于通用输入可参考开模前DFM评审清单，具体产品范围可查看吸尘器外壳模具。

2. 看柱根和孔底截面，而不只看柱顶是否中空

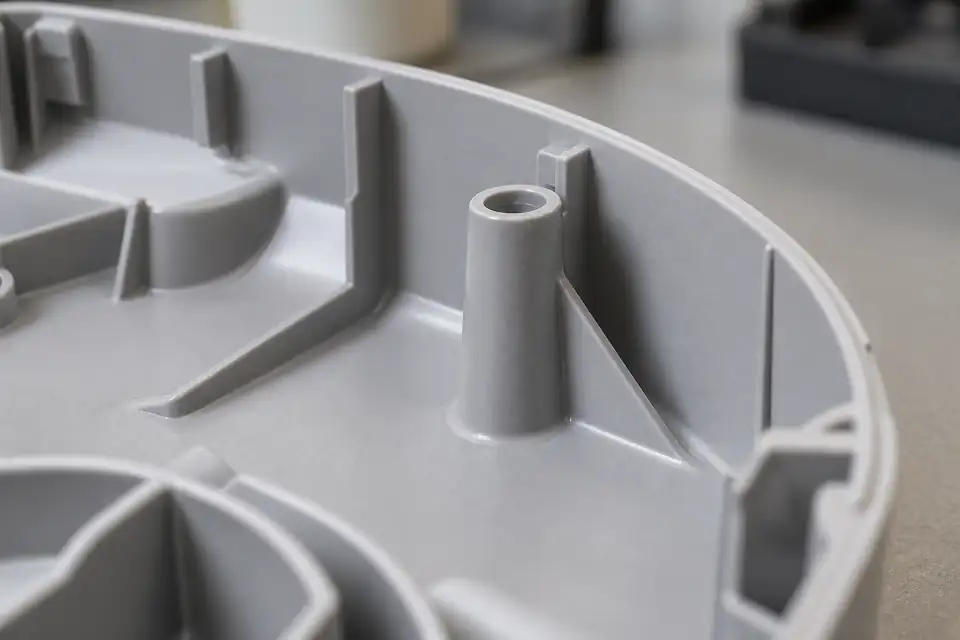

至少把三个截面放到评审记录里：柱壁与壳壁的连接、柱孔底至外观面的路径，以及柱根与支撑筋或邻壁的交汇。柱顶有孔并不代表根部已经没有厚区；孔深、底部形状和壳体曲率都应以当前模型为准，不能用网上某个尺寸替代项目输入。

这里说的“掏空减肉”是零件几何设计方向，不是让现场人员钻穿外观面。评审时同时核对外观面的连续性、螺钉连接界面、定位或配合功能，以及脱模和模具实施条件。没有完整截面或材料资料时，应写成“待确认”，不能把孔越深或柱越薄当成普遍答案。

3. 用支撑筋补足功能时，复查交汇处有没有重新变厚

如果柱需要连接侧壁或保持装配支撑，可以比较筋连接、局部减肉和原实心过渡等候选几何。筋可能减少厚实连接，但筋根、柱根、圆角和侧壁交汇后的总截面仍要重新查看；只检查单根筋的名义厚度不够。筋越多、越薄或圆角越大，都不能脱离功能和制造条件直接判定为最优。

建议把原几何与候选几何并排标注，并列出是否改变螺钉连接面、邻件间隙、定位和脱模条件。圆角需要同时考虑应力集中和局部材料累积，不能为了外观风险全部去掉，也不能无上限增大。需要了解模具实施范围时，可参考模具设计与制造服务。

4. 区分几何、材料与工艺问题，纹理不能代替结构判断

缩水相关外观同时受几何、材料、模具和工艺影响。没有当前工艺记录时，不能断言提高保压就一定解决，也不能反向断言调机完全无用。本文不提供温度、压力、时间、缩水率或其他固定工艺配方；这些条件应由项目工程方结合树脂牌号、设备、模具和验证计划确认。

对不可改的外观面、指定材料、颜色或纹理，应在评审表中单独记录。外观纹理可能改变凹陷的可见性，但不能证明局部结构已经合理；换颜色、加深纹理或改变表面状态也不是擅自放宽标准的依据。需要进入样件和工艺验证时，可参考试模与注塑服务。

5. 将方案评审落到外观与装配两类验证事项

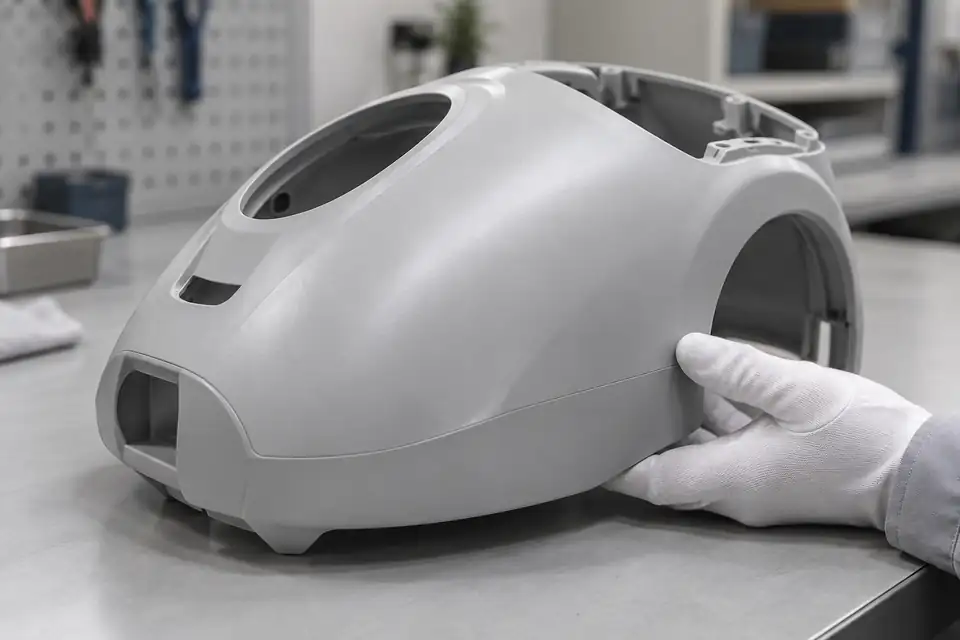

最后把每个柱位的受控面、原截面、候选变化、必须保留的连接/配合、外观观察条件和装配验证事项写清楚。外观评价应采用项目指定的颜色、表面状态、观察条件和判定依据；连接、耐久或螺钉相关方法由产品责任方确认。外观看起来改善，不等于螺丝柱功能、量产稳定性或整件质量已通过。

没有项目要求时，保留“需确认”，不要填固定样本数、扭矩、寿命、深度或合格阈值。提交当前壳体图纸、螺丝柱局部截面、材料及外观/装配要求后，可通过提交壳体图纸与螺丝柱问题沟通评审范围；家电模具作为相关阅读入口。本文不承诺零缩水、固定交期、特定设备或质量认证。

常见问题

螺丝柱顶部已经有孔，为什么外观面仍可能有缩水？

顶部开孔不直接说明柱根肉厚已经消失。还要看孔底至外观面的路径、柱壁与壳壁连接，以及材料、模具和工艺条件。具体凹陷是否为缩水仍需结合实物和项目证据判断。

把螺丝柱或加强筋做得越薄越好吗？

不一定。减肉必须同时保留连接、定位或支撑功能，并复查脱模、配合和制造可行性。不能只追求外观而取消必要结构。

网上的柱壁或筋厚比例能直接作为验收标准吗？

不能。一般设计建议不能替代本项目的材料、几何、功能和验证条件。本文不提供统一比例或合格线。

提高保压就能消除螺丝柱对应的缩水吗？

不能保证。几何、材料、模具和工艺共同影响结果；没有项目输入和验证记录时，不应把单一调机动作写成通用方案。

加纹理或换颜色后不明显，是否就算解决了？

不自动等同。可见性、内部结构和装配功能是不同判断，必须按约定的外观要求与功能验证确认，不能擅自改材、改色或放宽标准。
