DFM 不是供应商收到图纸后的单向检查，而是采购方、产品工程和模具团队在开模前共同确认一组决策。目标不是把所有设计都改成同一种标准，而是尽早暴露会影响成型、装配、外观、验收或模具维护的风险。
一、先锁定评审输入，而不是先讨论报价
在询价或开模评审前，采购方应确认以下资料是否来自同一版本：
- 2D 图纸、3D 模型、关键尺寸、公差和基准是否一致。
- 树脂名称、牌号、颜色、填充物、阻燃或外观要求是否已确定；若未确定，哪些是候选条件。
- 预计用途、装配关系、受力位置、密封面、滑动面和不可见面是否标出。
- 预计产量、批次方式、交付地区、包装和验收文件由谁确认。
- 外观等级、纹理、分型线、顶针痕、浇口痕和允许的修饰范围是否写进验收标准。
没有这些输入时，任何固定的壁厚、周期、腔数、材料或报价比较都可能失真。采购方应把未决问题列成清单，并指定产品、质量、工艺和供应商各自的决策人。

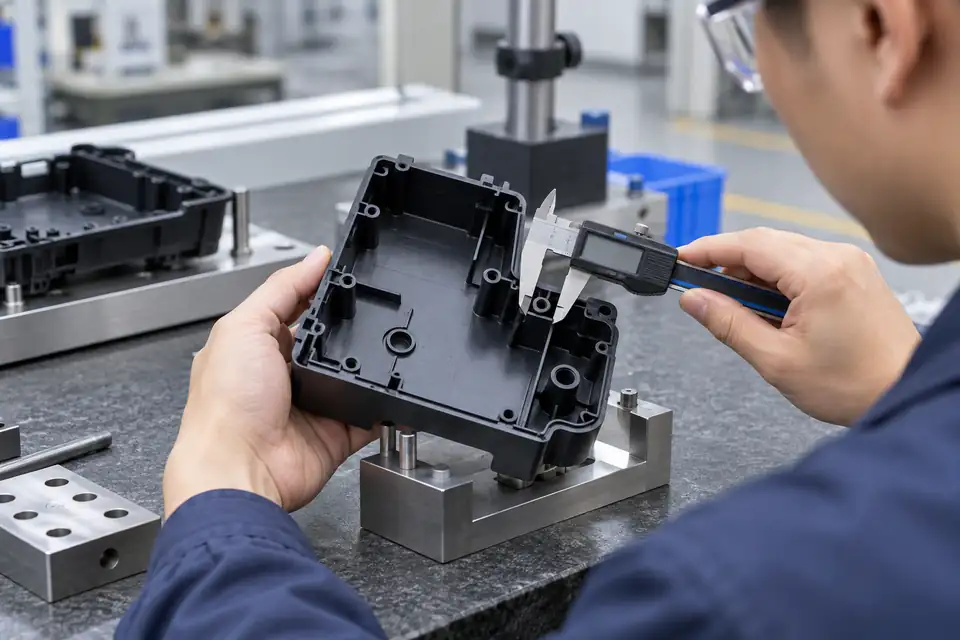

二、几何结构：确认能否成型、脱模和装配
1. 壁厚与厚薄过渡
检查壁厚是否存在突然变厚、封闭厚肉和难以冷却的区域。厚薄变化会影响充填、冷却、缩水和变形，不能只看单个截面的数值。更稳妥的问法是：哪些区域需要保持一致，哪些区域可以掏空或改用筋位来保持功能，修改后是否会影响外观和强度。公开 DFM 资料也把一致壁厚和减少厚肉列为通用设计关注点，但具体数值必须按树脂、结构和客户标准评估。
2. 筋、柱和圆角
筋位和螺钉柱不要只按装配强度增加厚度；还要检查缩水痕、熔接线、填充路径和刀具可达性。尖角会增加应力集中和加工难度，采购方应确认圆角、纹理和外观面的优先级。
3. 拔模、倒扣和分型
确认每个主要外观面、内壁、筋位和纹理面相对于脱模方向是否有足够的拔模空间。若有倒扣，要明确采用滑块、斜顶、镶件、分模或调整结构中的哪一种方案，以及它对模具维护、外观和成本的影响。分型线不是最后才标记的装饰线，它会影响外观、毛边、装配和检验基准。
4. 顶出与装配边界
请供应商在 DFM 中标出顶出区域、易变形区域、薄弱卡扣和不能留下痕迹的表面。顶出方案应与产品取件、后续装配和外观标准一起确认，而不是只看模具能否打开。
三、充填、排气和冷却：把成型风险转成采购问题
采购方不必替工程师决定每一个浇口位置，但应要求 DFM 说明：
| 评审问题 | 需要看到的输出 | 采购方要确认的决定 |
|---|---|---|
| 浇口放在哪里 | 浇口、流向和可能的熔接线示意 | 外观面、装配面和后处理是否接受 |
| 空气从哪里排出 | 排气位置和可能的困气区域 | 是否需要改结构、增加排气或调整验收 |
| 哪些区域容易变形 | 厚薄变化、冷却难点和变形风险 | 哪些尺寸是关键尺寸，如何验证 |
| 如何冷却 | 冷却区域和不能忽略的热集中区 | 是否需要试模数据或样件确认 |
不要把模拟图当成最终结果。它应当帮助团队提出问题；实际的材料、设备、工艺窗口、模具状态和验收标准仍需在后续阶段确认。
四、把模具方案、样件和验收写成同一条链
开模前至少要形成一份风险清单：问题描述、所在特征、风险类型、建议方案、提出人、责任人、截止时间和关闭证据。采购方尤其要确认以下交接点：
- 哪些修改已经进入最新 2D/3D 版本，哪些只是讨论意见。
- 哪些尺寸、外观、装配和功能要求属于首件必须验证的项目。
- 试模后谁负责记录缺陷、谁批准改模、谁确认样件版本。
- 量产或小批验证采用什么抽样、判定和留档规则。ISO 的质量管理说明强调客户要求、过程控制、监视测量和持续改进；ISO 2859-1 则说明按 AQL 的抽样方案要结合批次和接收规则，不能用一个通用数字替代客户标准。
五、提交询价前的最小资料包
如果你希望得到有意义的评审，建议一次提交：最新 2D/3D、材料和外观要求、预计用途与产量、关键尺寸和装配关系、验收标准、已知限制，以及希望供应商重点回答的三到五个问题。文件名和版本号要清楚，避免把旧模型和新图纸混在一起。
FAQ
DFM 是否等同于模具报价？
不是。DFM 先帮助团队识别可制造性和验收风险；报价还需要结合方案范围、材料、模具结构、试模和交付边界。没有完整输入时，不应把一个低价或固定周期当成可比结论。
采购方一定要指定壁厚、拔模角或筋厚比例吗？
不一定。采购方应提供功能、外观、装配和材料约束，并要求供应商说明设计假设。具体建议要结合几何、树脂、纹理、脱模方向和客户标准确认，不能套用单一行业数字。
什么时候应该冻结模具方案？
当关键风险、修改责任、验收项目和版本号都已记录，并且产品、质量和供应商对未决项有明确关闭方式时，再冻结方案。
没有完整 2D 图纸可以先做 DFM 吗？
可以先做问题清单，但不能把初步讨论当成最终制造依据。缺失的基准、公差、材料或外观要求应明确列为待补资料。
