PC汽车前大灯透明灯罩：浇口位置如何影响熔接线

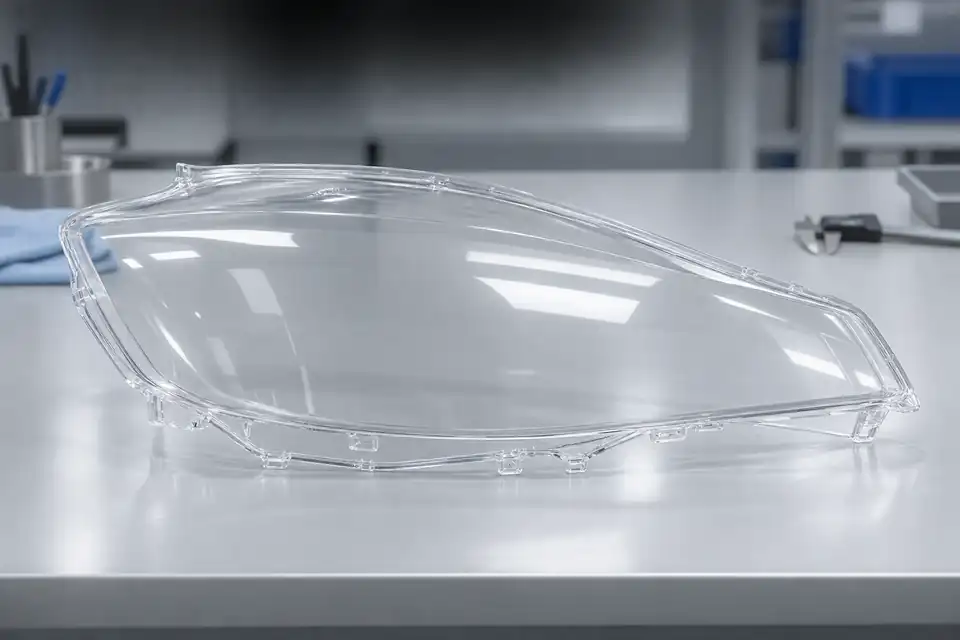

浇口痕迹藏在边缘，并不等于熔接线也避开了受控区域。对PC汽车前大灯透明外灯罩，浇口位置会改变熔体进入型腔后的充填路线，也会改变不同流动前沿可能相遇的位置。评审时，应先标出可视或光学受控区、安装和配合边界，再比较候选进胶方案的汇流风险，并把残余应力等后续验证事项一起列出。本文讨论的是PC透明外灯罩，不是灯内厚壁准直/投影透镜，也不是PC/ABS灯壳。仿真预测只能帮助比较方案，不能替代实物的外观、强度或光学验收。

1. 先在同一版图纸上标出受控区域

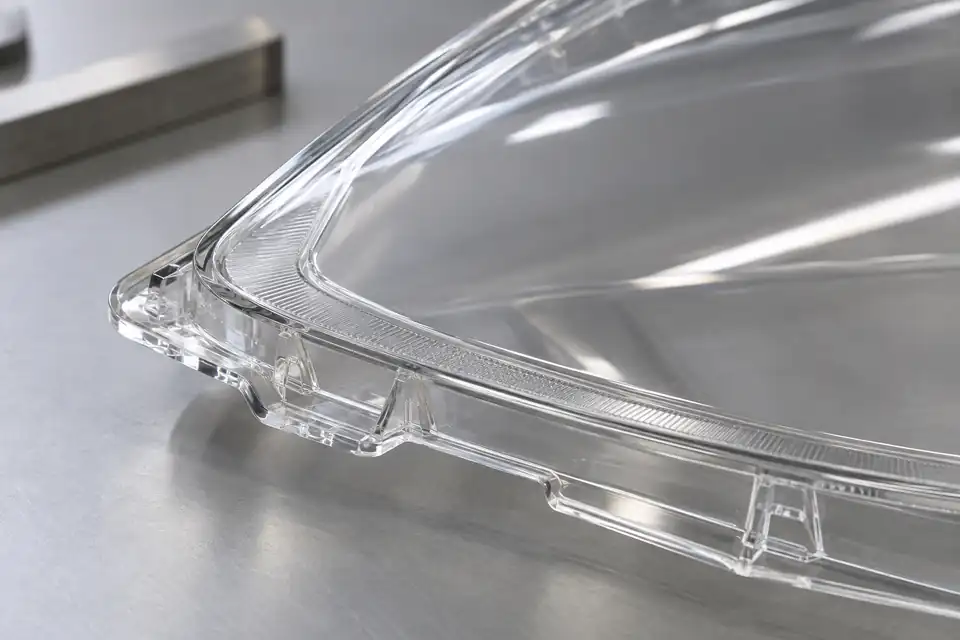

准备当前3D/2D版本、项目指定的PC材料信息，以及产品责任方定义的可视区、光学或外观受控区、安装/密封配合边界和允许浇口残留的位置。不要因为某个区域靠近边缘，就自动把它视为低风险区；边缘仍可能影响装配、外观或后续工序。

“浇口不能放在哪里”和“熔接线不能出现在哪里”是两个问题。浇口残留是进胶口脱离后留下的痕迹；熔接线则与流动前沿汇合有关。先把两类限制分别标注，再进入方案比较。关于产品范围，可参考汽车大灯模具与灯罩模具页面；通用输入可放入开模前DFM评审清单。

2. 顺着充填路线找汇流点，而不只看浇口痕迹

对每个候选浇口，从入口沿预计充填顺序追踪：哪里可能分流，何处可能再次汇合，汇流是否进入可视或受力受控区域，附近的排气与模具机构是否需要工程评估。多个浇口会带来流动前沿汇合的评审问题；单浇口也不能保证没有熔接线，因为实际几何中的孔、障碍或分流可能让流动前沿重新相遇。并非每个灯罩都存在相同的孔或障碍，因此不能凭经验替某个项目画出确定的汇流位置。

如果尚未进行针对当前几何、材料和边界条件的分析，应明确写“待分析”，不要把示意线、软件默认推荐或搜索到的彩图写成实测结果。熔接线位置还会受到模型和网格等分析条件影响；它适合用于提出问题和比较候选方案，不是实物缺陷的判定。

3. 用同一组输入比较候选浇口

方案不应只按浇口名称排名。扇形、边缘或针阀等形式，只有在具体几何、材料、残留要求和模具约束下才有比较意义。更大的浇口或更多浇口也不自动等于更好；单浇口同样不构成无熔接线保证。评审输入不足时，应保留“待确认”而不是给出通用赢家。

4. 改善线痕时同步检查残余应力风险

降低熔接线的可见度，可能同时改变充填、保压、剪切和冷却状态。PC外灯罩还要考虑成型残余应力与后续涂层过程中开裂风险。残余应力不是熔接线本身，两者应分开记录、分开验证。不能从材料资料中抽出一个升温、加速或提高保压动作，作为所有PC灯罩的统一配方；具体条件需要结合牌号、几何、设备和项目要求由工程方确认。

建议把外观、充填/保压、装配和残余应力相关验证事项放在同一评审记录中。偏光观察可以是项目选择的应力观察方法，但没有实际测试和判据，不能凭图片声称合格，也不能据此声称任何供应商具备特定设备或能力。

5. 把评审结论写成可验证的下一步

评审记录至少应留下：采用或待比较的浇口位置及理由、受控区域和材料版本、预测依据与局限、待验证风险，以及尚未解决的模具实施冲突。软件给出的浇口建议必须重新检查外观、结构、排气和加工可行性；模型没有显示熔接线，也不等于实物没有缺陷。

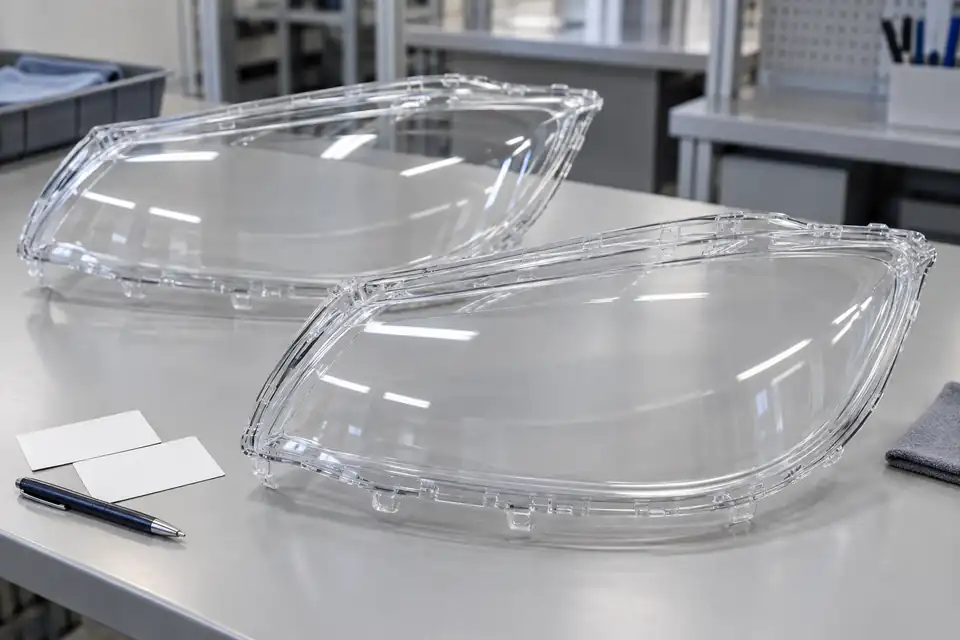

后续可在项目约定的样件条件和检验方法下，复核受控区、表面状态、装配表现及需要关注的应力风险；这属于工程验证，不是本文替项目设定统一门槛。需要了解试模闭环时，可参考T1整改与复验清单，后续验证入口见试模与注塑服务。

常见问题

把浇口放在灯罩边缘，熔接线就能避开可视区吗？

不能仅凭浇口位置判断。必须查看充填分流和汇流位置，再与当前版本的受控区域比较。浇口残留和熔接线是两件事。

只用一个浇口，PC灯罩就不会有熔接线吗？

不保证。单浇口在实际几何中遇到孔、障碍或分流后重新汇合时，仍可能出现熔接线；也不能假定所有灯罩都有相同结构。

PC外灯罩一定应选扇形浇口或针阀浇口吗？

没有脱离材料、几何、残留要求和模具约束的统一答案。应比较候选方案和证据，而不是按浇口名称直接判优劣。

提高温度、速度或保压就能解决熔接线吗？

不能作为通用操作指令。改善线痕时还要复核残余应力、外观、装配和后续工序，由项目工程方按材料和验证计划确定。

仿真没有显示熔接线，可以批准外观或量产吗？

不可以。预测受模型和网格等条件影响，推荐位置也不证明外观可接受或模具可实施，仍需按项目要求进行实物评价。

提交图纸与浇口问题

请准备当前灯罩图纸、指定PC材料信息、受控区域标注、允许残留位置和待比较的浇口方案，通过提交灯罩图纸与浇口问题沟通评审范围。本文不承诺零熔接线、零应力、透光率、法规/光学合格、固定模具寿命或交期。
