汽车门板皮纹面脱模拉伤：拔模方向与纹理边界怎么评审

汽车门板皮纹面出现长条痕迹时，第一步不是直接判定“拔模角不够”。应先确认这是模内形成的纹理塑料面，再把痕迹位置、出现时点、实际脱离方向、纹理边界和顶出接触分开记录。本文不讨论金属外门板、后贴真皮或织物、软包覆和喷涂层，也不预设 PP、ABS、填充体系或任何牌号；目标是帮助结构、模具和采购人员形成可追溯的开模前评审输入。

1. 先确认是模内皮纹塑料面，再记录痕迹位置

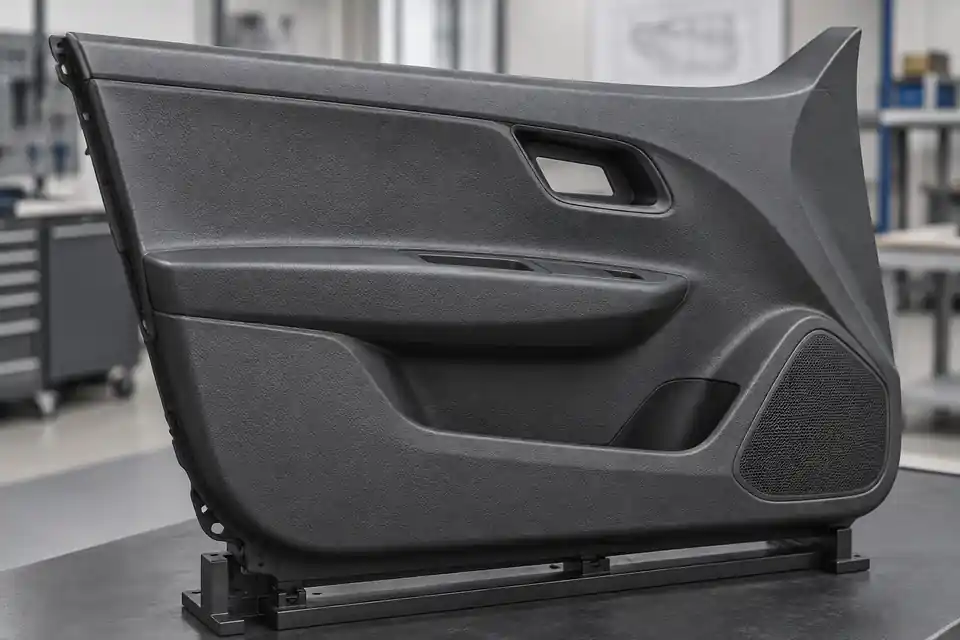

将对象限定为模内形成仿皮纹的汽车门内饰塑料面。在当前零件版本上标出受控外观区、皮纹区域、纹理与光面的过渡，以及痕迹出现的位置和时点。照片可以记录线索，但不能只凭一条长痕就确诊为脱模拉伤。应把脱模拖擦、顶出接触、取件或搬运划伤列为不同的待辨认现象。

产品范围可参考汽车门板模具，版本、图纸和问题描述可先按开模前DFM评审清单整理。关于拔模有助于减少脱模擦碰、而纹理会增加释放关注点，可查看Protolabs拔模指南。本节产出应是带位置和出现时点的现象描述，不是根因结论。

2. 先核对脱模方向和模型朝向，再读拔模分析

先以实际模具方案确认该区域相对模芯或型腔的脱离方向；如果存在侧向动作或分段脱离，由项目工程方在图纸或模具方案中标明。不要把整件模型的任意坐标轴直接当成答案。

Autodesk拔模分析结果说明表明，特定版本的结果会受模型朝向和色带阈值影响。因此分析图应同时带有模型版本、参考方向和阈值依据。某种颜色只能说明该组条件下的几何提示，不能单独证明纹理面能够无损释放。

3. 把纹理区域与局部拔模条件放在同一张图上

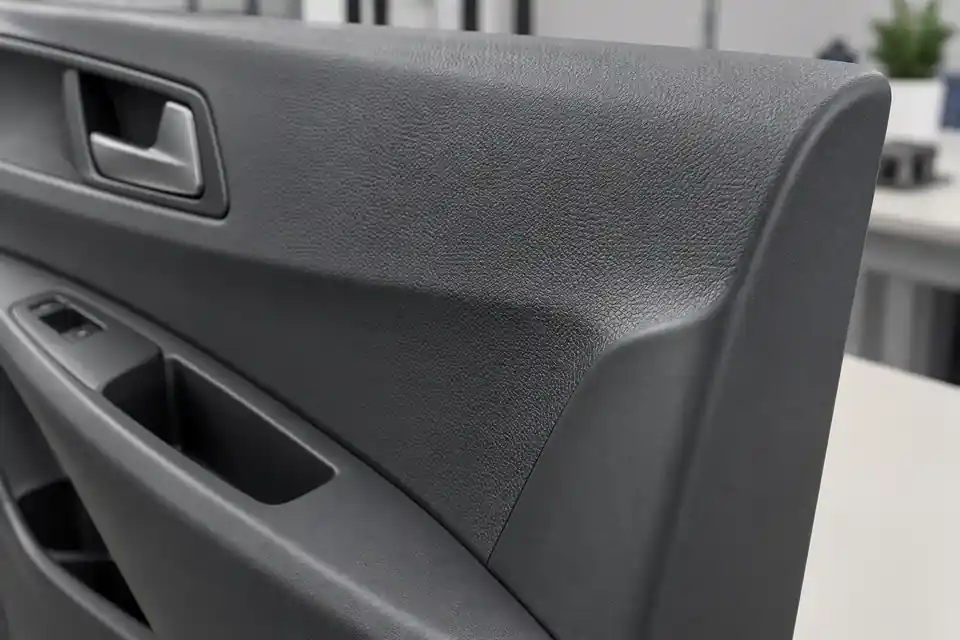

把皮纹区域、纹理/光面边界、实际侧壁和转折面放在同一张评审图上。纹理定义应来自产品方，不自行设定纹深、纹理代号，或把喷砂示例当成门板标准。关于模具表面处理、材料与成型表面的关系，可就近参考Protolabs表面处理说明。

纹理、材料、局部几何和实际脱离方向需要一起评估；本文不提供统一拔模角，也不把某个厂商示例当成所有门板的标准。无纹理试样能够脱出，不能自动证明最终皮纹状态适合脱出，这是需要按最终表面状态核验的编辑推论。

4. 修改拔模、纹理或顶出方案时，列清不能变的外观与装配条件

如果提出改变局部拔模、纹理边界或顶出接触区域，应同时列出不能改变的外观区、邻件接口、装配定位和产品意图。改拔模可能改变形状与配合，纹理移位或抛光也可能改变批准的外观。应把脱模拖擦与顶出接触痕分开辨认。

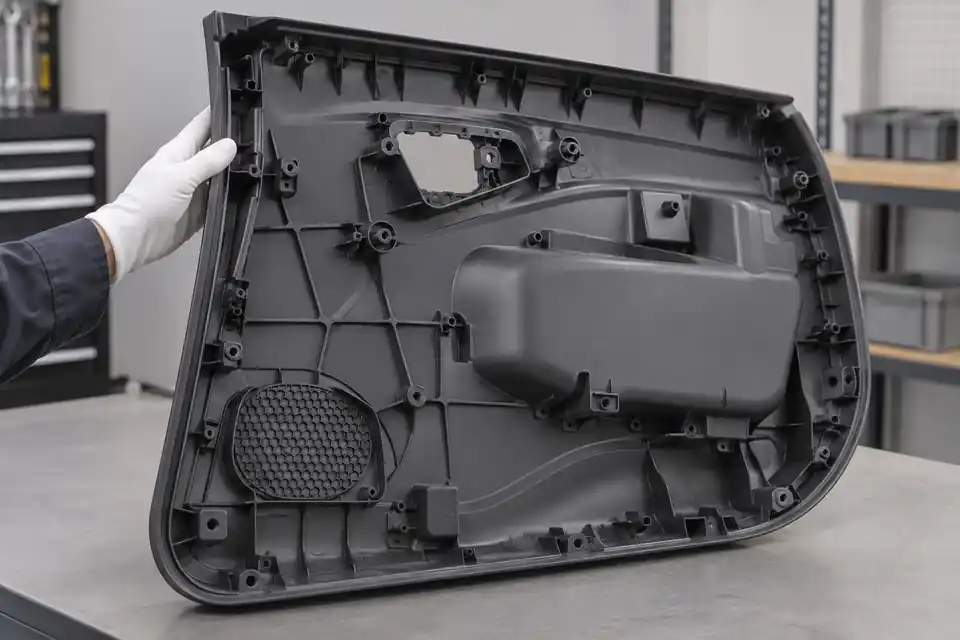

顶出位置需结合形状、纹理、材料和外观要求，不能用增加顶出力、指定顶针数量或固定机构布局替代评审。Protolabs顶出针说明可作为一般技术背景，但不是本门板的机构方案。实施约束可参考模具设计与制造服务，不代表力志已完成本项目验证。

5. 把评审结论转成最终表面状态下的验证要求

把结论整理成一张工作表：表面区域｜纹理/材料版本｜脱模方向依据｜候选变化｜不可改外观/接口｜待验证证据。外观观察和装配复核按项目约定分别记录，覆盖最终纹理、材料和颜色；不要用无纹样件替代全部最终表面验证，也不要填写固定观察距离、照度、样本量或公差。

需要样件和工艺验证时，可参考试模与注塑服务，并通过提交门板图纸与皮纹问题沟通当前版本、纹理区域图和痕迹照片。本文不承诺零拉伤、车型客户背书、认证、寿命或交期。

相关范围可参阅汽车塑料件模具。

常见问题

门板皮纹上出现长条痕迹，就一定是脱模拉伤吗？

不能仅凭外形认定。先记录出现时点、位置和零件/模具版本，并把脱模拖擦、顶出接触、取件或搬运划伤作为不同待辨认现象。

门板皮纹面的拔模角应该统一设多少？

不给统一角度。应结合纹理定义、材料、局部几何、实际脱离方向和模具方案评估，不能抄用某个厂商示例。

CAD拔模图已经显示合格颜色，为什么还要评审？

要核对模型朝向、参考方向和色带阈值。软件显示是在指定条件下的几何提示，不是实际脱模或外观合格证。

未做皮纹的试样没有拉伤，做纹后还需要核验吗？

需要。最终纹理会改变释放条件；无纹试样的结果不能替代最终纹理、材料和颜色状态下的验证。

把皮纹抛光掉或者加大拔模角就能直接放行吗？

不能。两种变化都可能改变产品外观或接口，需由项目责任方确认，并按实际条件重新验证。

脱模拖擦痕与顶针痕能按同一种问题处理吗？

不应直接合并。两者的接触位置和形成过程可能不同，先分开识别，再决定需要哪些设计或验证输入。
